Aufbaubeispiele der Modulanlage des Modellclub 1:87 Lichtenau e.V.
Auf dieser Seite werden einige Beispiele aufgezeigt wie wir die Modulanlage aufbauen können. Bei allen hier aufgezeigten Aufbaubeispiele ist die kleinste Anlage aufgezeigt durch das hinzufügen weiterer Module wird die Anlage größer. Auf dem letzten Bild ist die ganze Anlage aufgezeichnet um zu sehen welche Ausstellungsfläche wir maximal belegen können. Bei allen Aufbaubeispiele ist nur die reine Anlagengröße aufgezeigt ohne einen Zugang. Der Zugang zur Anlage sollte auf beiden Seiten der Wendeschleife ermöglicht werden.
1. Beispiel
Anlage gerade aufgebaut mit 4 Streckenmodule und 2 Wendeschleifen mit Schattenbahnhof an einer Wendeschleife. Bei diesem Beispiel beträgt die Länge der Anlage 11,50 Meter und eine Breite von 1,90 Meter, durch das hinzufügen von weiteren Module kann die Anlage auf 19 Meter verlängert werden.

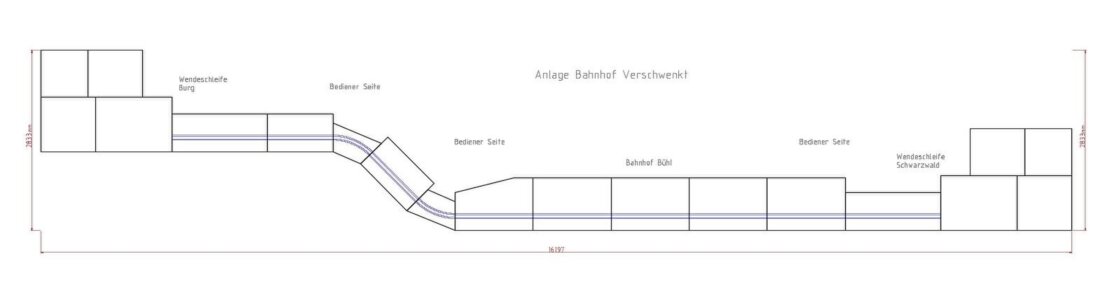

2. Beispiel
Bei diesem Beispiel ist der Bahnhof und 2 45 Grad Kurven eingebaut. Hier ist ebenfalls der kleinste Aufbau aufgezeigt die Länge beträgt 16200 mm X 2850 mm. In diesem Beispiel kann der Schattenbahnhof nicht eingebaut werden, durch hinzufügen weitere Streckenmodule vor dem Bahnhof ist es möglich den Schattenbahnhof einzubauen.

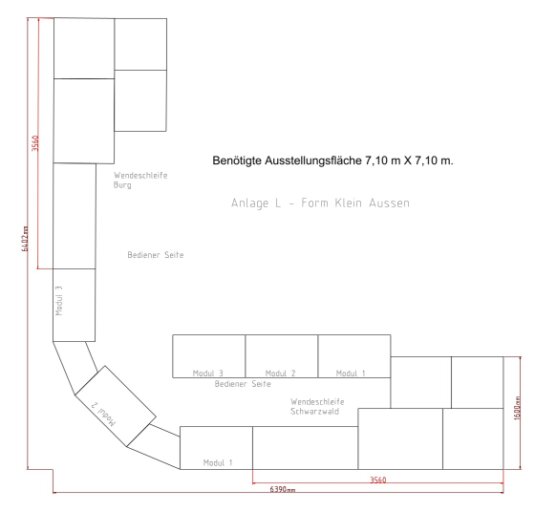

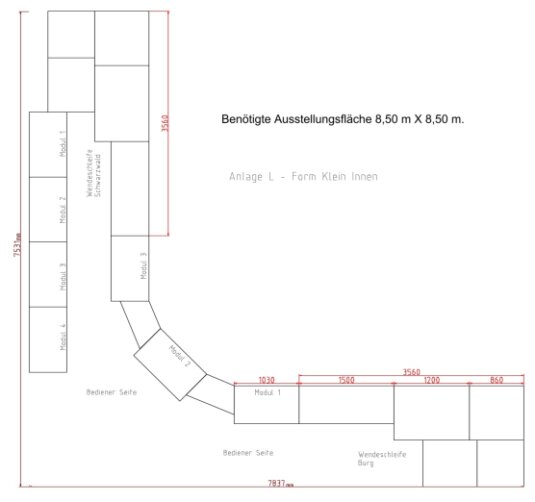

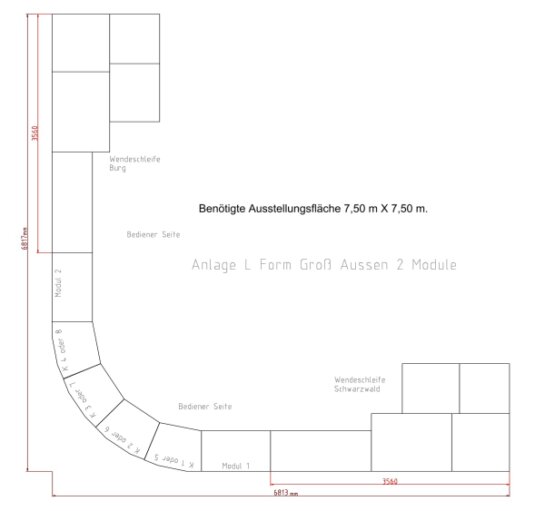

3. Beispiel
Bei diesem Beispiel ist die Anlage in L - Form aufgebaut ohne Bahnhof mit den kleinen Kurven. Hier ist ebenfalls der kleinste Aufbau aufgezeigt. Die Fläche für dieses Beispiel beträgt 7840 mm X 7540 mm. Dieser Aufbau ist für eine Ecke in einer Halle gedacht. In diesem Beispiel kann der Schattenbahnhof eingebaut werden, durch hinzufügen weitere Streckenmodule oder dem Bahnhof kann die Anlage vergrößert und an die Ausstellungsfläche angepasst werden.

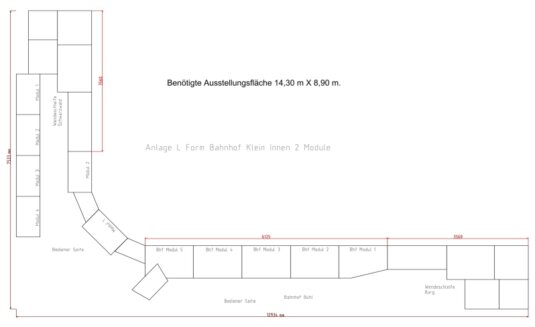

4. Beispiel

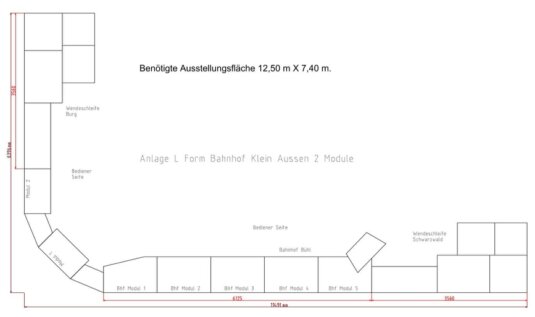

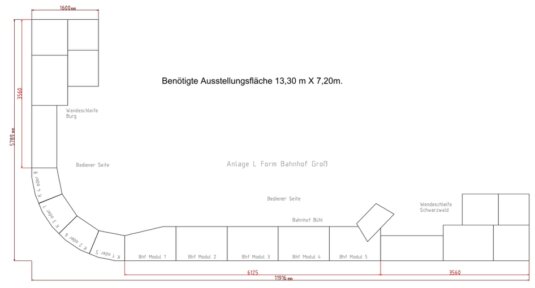

Bei diesem Beispiel ist die Anlage ebenfalls in L - Form aufgebaut mit Bahnhof mit den großen Kurven. Hier ist ebenfalls der kleinste Aufbau aufgezeigt, der Bahnhof kann auch vor der anderen Wendeschleife angebaut werden. Der Bahnhof kann durch Streckenmodule ersetzt werden und dadurch in der Länge verändert werden. Die Fläche für dieses Beispiel beträgt 12000 mm X 5800 mm. Dieser Aufbau ist für einen Aufbau in der Mitte in einer Halle gedacht. In diesem Beispiel kann der Schattenbahnhof nicht aufgebaut werden, durch hinzufügen weiterer Streckenmodule kann die Anlage vergrößert und an die Ausstellungsfläche angepasst werden.

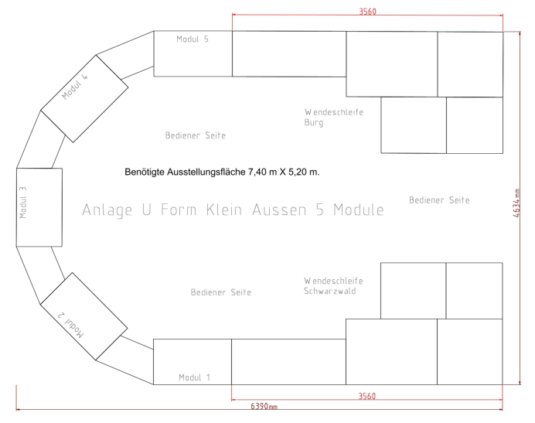

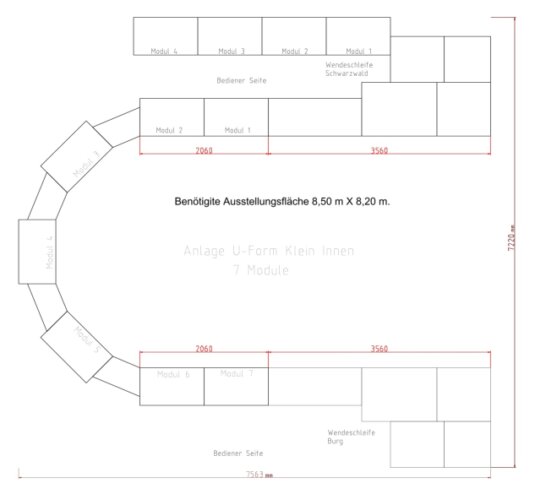

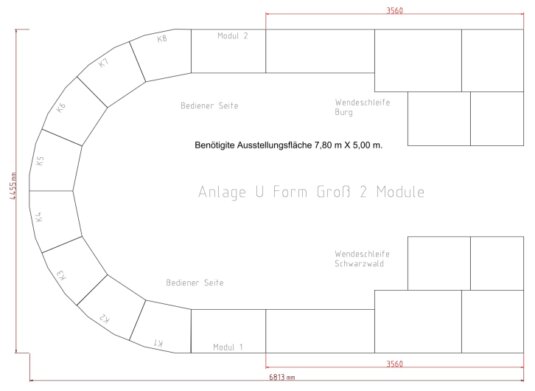

5. Beispiel
Bei diesem Beispiel ist die Anlage in U - Form aufgebaut ohne Bahnhof mit kleinen Kurven. Hier ist wieder der kleinste Aufbau aufgezeigt. Durch den Einbau weiterer Streckenmodule und dem Bahnhof kann die Größe der Anlage verändert werden und an die Ausstellungsfläche angepasst werden. Die Fläche für dieses Beispiel beträgt 6400 mm X 4700 mm. Dieser Aufbau ist für einen Aufbau in der Mitte in einer Halle gedacht die Besucher gehen um die Anlage herum. In diesem Beispiel kann der Schattenbahnhof nicht aufgebaut werden.

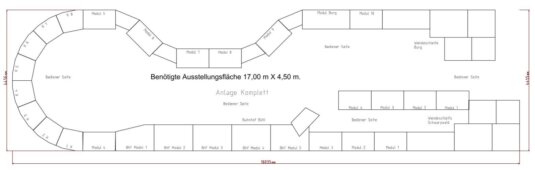

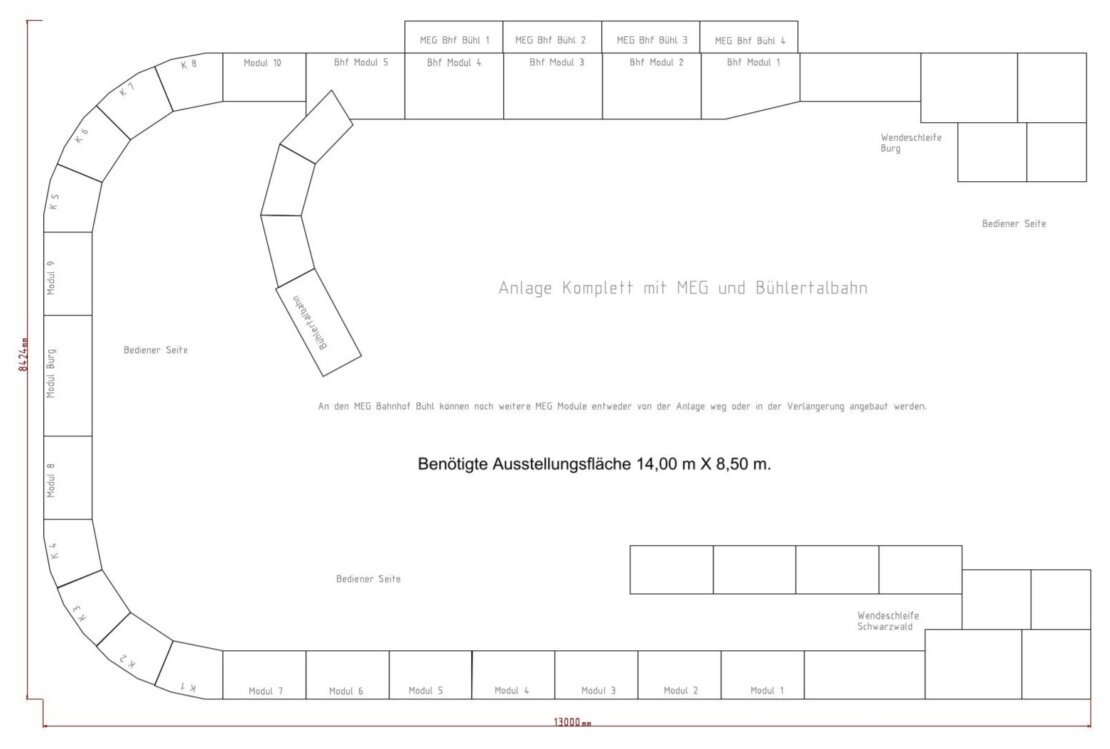

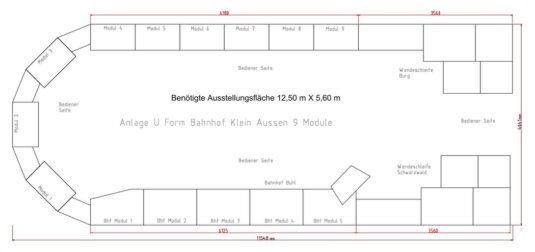

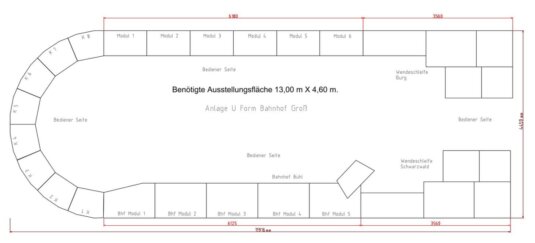

6. Beispiel
Bei diesem Beispiel ist die Anlage in U - Form komplett aufgebaut mit allen vorhandenen Modulen. Die Fläche für dieses Beispiel beträgt 16500 mm X 4500 mm. Dieser Aufbau ist für einen Aufbau in der Mitte in einer Halle gedacht die Besucher gehen um die Anlage herum.
Dies sind nur einige Beispiele wie wir die Modulanlage aufbauen können.
Sollten Sie uns zu Ihrer Ausstellung einladen wird ein Individueller Aufbauplan der an die zur Verfügung gestellte Ausstellungsfläche angepasst wird erstellt.
